| (2006/07/28 UP) (2006/11/14 更新) |
|||||
2006/07/16時点でのとりあえずの改造。 問題点の改修が主体で、バネは１Ｊバネをとりあえず搭載しセクターカットでパワー面はノーマルと同等。 その他は下記参照。 現在、Ｍ100スプリングをカット加工中・・・ （2006/11/14 追記） システマ１Ｊスプリングからオリジナルのスプリングに変更し、シリンダーはライラクスＴｙｐｅＡ、 バレルはノーマルでセクターカット２枚で0.2ｇで平均弾速96ｍ。 |
|||||
| 自作二石仕様半導体接点機構 | |||||
 |
|||||
|
自作二石仕様ＦＥＴスイッチ ８９式はバースト時のスパークが激しく、 バーストとセミを多様するとスイッチが焦げる。 新型のＥＧ1000ＢＴの特性も関与していると 思われる。銃購入後、バッテリー１本程度の使用で 左の写真のように、すでに焦げ始めの症状がある。 従来の銅板と違い欠落はしにくいが、 明らかに通電効率の性能ダウンする。 接点グリスを塗るという方法もあるが、 根本的な解決にならないので、 管理人はスイッチでなくＦＥＴで動力を コントロールするようにした。 グリスを硬くするか、バネレートを上げて、 サイクルのバランスを取れば、バースト機構への 負荷も少なく、バーストも普通に使用出来る。 今回は電線も太い物は使用していない。 もちろんヒューズは必要ないので付けてない。 |
||||
| セクターギア１枚カット | |||||
|
分解した際にピストンと干渉していた部分だけ をカットしました。 従来の電動ガン同様にピストン側もカット。 ＺＡＰＰＥＤやパンチ力のあるバッテリーを 使用するならば対策したほうが無難。 （2006/11/14 追記） システマの１Ｊスプリングからオリジナルスプリング に変更に伴い、さらに１枚カットし計２枚カット。 システマＭ100スプリングの場合は３枚カットで 0.2ｇで１Ｊ前後になる。 注：バレル等のパーツと組み合わせると １Ｊをオーバーする恐れあり。 実験では0.2ｇで銃口計測102ｍ。 |
||||
 |
|||||
|

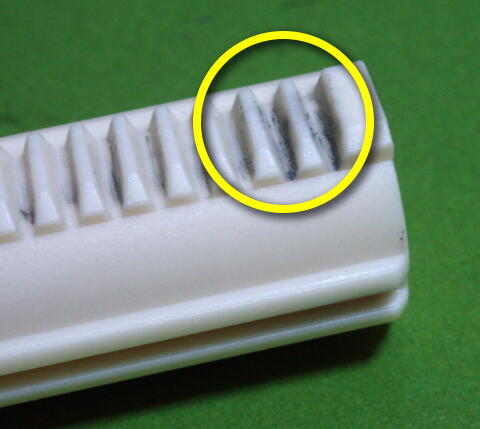

ピストンの干渉部分と加工 銃本体はノーマルの使用でもピストンが ギアに干渉している。 バッテリーの種類にもよるが、 ノーマルでも壊れるよという見本。 グリスにギアの削れカスが付着している。 画像では分かり難いですが削れはじめています。 従来の電動ガン同様に後部をカットすることで対処。 今回はピストンはノーマルを使用。 ピストンヘッドはライラクスのベアリング付きＰＯＭ を使用しました。 |
||||
|
|||||
 |
セクターチップ ハイサイにしないし、給弾不良もないので ハッキリ言えば必要ないと思う(^_~；) 家にＶｅｒ２用があったので、とりあえず付けただけ・・・ |
||||
| 自作８９式専用ソルボセイン緩衝材 | |||||
 |
発射時の打撃音がうるさいので緩衝材を ソルボに変更したが・・・ うるさい原因はハイダーだった！！ ８９式はノズルの位置が微妙に下方に 偏心されているので採寸し自作。 サイレンサーと併用すれば消音効果を向上する。 本来は打撃の衝撃を横方向に拡散し、 メカボックスの破損を防止する為に使用する のが正解。 ソルボは防弾チョッキなどにも使用されている素材。 東急ハンズで入手可能。 ソフトは破損が早いので、管理人はハードを使用。 （店によってはハードは取り寄せ扱い） |
||||
| その他メカボックス内部関連 | |||||
|

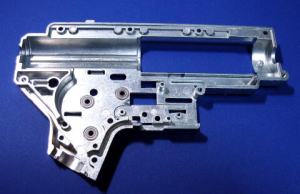

軸受けをライラクスのメタル軸受け（Ver２）に 変更し、レール部は１５００番の耐水ペーパーで軽く 慣らしてあります。 シリンダー部等にバリが多かったのでバリ取り処理。 ネジ部は最初からミリネジなので 加工する必要はないです。 組み付け時に、各ギアのシム調整しました。 Ver8は従来の銃と違いシム圧が変わっています。 ノーマルは0.3ｍｍと0.5ｍｍで構成されています。 シム調整はしないほうが回転効率は良い。 私は意図的にシムを追加し効率を落とした。 各ギアの下側に0.1ｍｍを１枚追加。 その他に各ギアを面取り処理しました。 |
||||
 |
Ｖｅｒ８スプリングガイド Ver８のスプリングガイドはVer２とは形状が違う。 ２００６年７月時点では専用の物が 発売されていないので、今回はVer２用の物で 代用しました。 一応、問題なく動作してます。 |
||||
 |
|||||
| 左面カスタムセレクター（マルイ純正オプションパーツ） 2006/08/10 ＵＰ | |||||
 |
実銃において、自衛隊を海外派遣に際し、 操作面の難点であるセレクターの 操作面を改善する為のパーツ。 電動ガン用においてはピンはダミーで再現されている。 これを付けることで操作性が上がる筈なのだが、 実際は「ア」→「レ」は、片手で銃を持って 操作出来るが、三点バーストまでは回せない。 左手で変えろということだろうが、 Ｍ16系と比べると操作性は非常に悪い。 マルイが悪い訳ではなく実銃の構造が悪いのである。 右面セレクターと取り付け角度も違う為、 右手親指で届かないのである。 セミ（単射）にいたっては真上に向く。 ないよりはマシか・・・ （2007/02/21 追記） 右手のみで操作する場合、 ア→レは左のセレクターを使用。 レ→３→タは右のセレクターを使うと操作しやすい。 |
||||
|
取り付け 取り付けは至って簡単。 付属の六角レンチを使用し、 ノーマルの指標のネジを緩め外し、 内部の溝に合わせセレクターを取り付けし、 付属のネジで固定するだけ。 |
||||
 |
 |
 |
 |
||
| スコープマウントベース（マルイ純正オプションパーツ） 2006/08/10 ＵＰ | |||||
 |
取り付け 取り付けは銃本体を分解することなく、 取り付け可能。 下図の赤枠部に部品で挟み込んで固定する。 Ｔａｓｃｏの実銃用とは形状も取り付け方法も違う。 もちろん、実銃用は使えない。 試しにドットサイトを搭載してみた。 実銃はＴａｓｃｏのＭＤ－３３だが、 高いので今回はＳⅡＳの物を使用した。 ゲームで使うならば、パチ物のＣＯＭＰを積む。 スコープを付ける場合は、 リアサイトに干渉する為、別途ハイマウント が必要になる。 |
||||
 |
 |
||||
|
|
||||
 |
|||||
| H-HOP 2006/11/14 ＵＰ | |||||
|
Ｈ－ＨＯＰ/Ｂｉｇ Out製 名前のとおり、ＨＯＰに関連したパーツ。 取り付けはノーマルのゴム製ＨＯＰパッキン と入れ替えるだけ。 ノーマルは上面から一点でＨＯＰをかけるので、 安定していない場合はフレアの原因になる。 Ｈ形状で左右から２点でＨＯＰをかけるので 直進性が上がる。 小さな部品ではあるが命中精度の効果は 体感出来るほど良くなる。 ２種類付属するが説明書に仕様に関する記載はない。 ＨＰ上には記載してある。↓ http://www.big-out.jp/ 黒は標準タイプ、 白はロングバレル(363mm以上)や初速の90m/sec以上 だそうだ。 |
||||
|
８９式への取り付け ８９式への取り付けは銃身を取り出し、 （アウターの分解はしなくてＯＫ） チャンバー後部を左図番号順に外して、 ５のパッキンと入れ替えるだけ。 管理人の銃は弾速96ｍなので白を使用した。 再調整が必ず必要でノーマル時より強めに （ＨＯＰをかける方向に） ダイヤルを回さないとポロ玉の原因になる。 ゆえにダイアルの完全ＯＦＦ位置には出来ない。 |
||||
|
|||||
| スプリング 2006/11/14 ＵＰ | |||||
 |
Ｍａｄ Ｆａｃｔｏｒｙオリジナルスプリング バネ屋さんに別注で製作してもらった完全オリジナル。 ステンレス製で手巻き不等ピッチ。 バネレートはシステマなら１Ｊ以上でＭ100未満。 |
||||
