ＦＥＴスイッチデバイスのページ

FETスイッチデバイス　（2006/2/27　ＵＰ） (注意：独学で私感満載です！！）

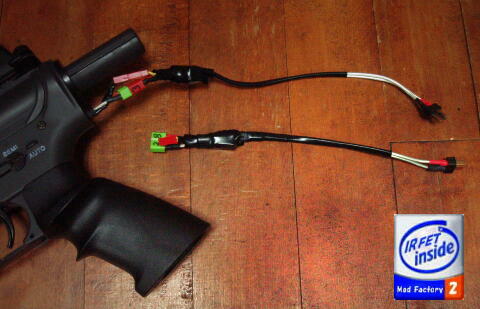

写真上は２００６年２月に製作した3703より性能が良いＦＥＴスイッチ：自称「宇宙一」・・・ウソ（＾_＾；）写真下はスペアーのＩＲＦ２８０４の２石タイプ
製作するに至った経緯・・・　以前にオークションで落札した電動ガンでの出来事ですが、　不動ともジャンクとも記載がなかったにもかかわらず不動・・・まぁ、よくあることですm(-_-)m 　分解すると中身はノーマル。不動の原因はピストンロックによるものでした。　修理調整し組み立てて試射すると、どうもパワーがない。　そして再度分解し、分かったのは原因はスイッチの焼損でした。　実際、接点スイッチのみでモーターを８.４Ｖのニッカド/ニッケル水素バッテリーでコントロールする電動ガン。　（ラジコンで言うところの、３点(接点）スイッチとかと同じ）　要は通電時にスパークする訳です。（ショートさせてるのと同じ）　暗い所でトリガーを引くと火花が見えるくらい激しいです。　スイッチの材質は銅板なので、もちろんいずれは欠落し最悪は発射不能になる訳です。　そこでＦＥＴを使って、スイッチへの電気の量をセーブしスパークを防止する訳です。　（車で言うところのリレーと同じ。スペースがないのでリレーの代わりにＦＥＴを使います。）　ちなみに、某有名Ｓ社製はゲーム使用中に発射してなくても漏電でバッテリーがなくなります。　（そんなもん売るなよ！！）　国産最強のＦＥＴを使っている某スイッチは白煙が出て即激で破壊・・・あぶないです　某有名ショップの物（ＩＲＦ３７０３の２石）を考えましたが・・・　７０００円・・・高い！！　「じゃあ、作るべ！！」という訳で自作することに至りました（＾ｏ＾；）

	配線原理は車のリレーと同じで、　違う点は間に抵抗が入っているだけです。　ＦＥＴで動力電源のＯＮ/ＯＦＦをコントロールする為、　スイッチ側に掛かる負担は1/1000くらいになります。
(重要！注意！！）　動力はスイッチでなくＦＥＴでコントロールする為、　ＦＥＴが通電状態で破損するとトリガーには一切関係なく　発射されるので扱いには注意が必要です。　保管時は絶対にバッテリーを物理的に外しましょう。

	管理人が参考にした資料です。　素材入手の前に特性をカタログで調べると良いでしょう。　この本には記号の読み方やＦＥＴに関する特性/種類について、　くわしく記載されていました。　電動ガンのスイッチに関したものではありませんが、　勉強にはなりました。

製作に必要な物まず、必要な材料はＦＥＴ、抵抗２個、テフロン銀メッキ線かシリコン銀メッキ線、普通の電線、コネクター、収縮チューブ、モーター用端子。工具は、半田ごて、銀入り半田、フラックス、放熱クリップ、カシメ工具、ライター
	ＩＲ社製ＦＥＴ　　国産よりも格段にスペックが高いＦＥＴ。　スペックが高いと言っても、半導体なので無茶したら壊れますし、　劣化するものと考えると良いでしょう。（＾ｏ＾；）　素子に半永久なんて皆無です。　静電気や熱に弱く取扱にも注意が必要な材料。　管理人は金属フランジタイプを使用。　フランジ付きのほうが放熱効果が高い。　収縮チューブを使用時はフランジ側を密閉しないように・・・　型番は主に１４０４、３７０３が有名です。　国内での参考流通価格　(時価や店により変動する為、正確ではありません。）　ＩＲＦ１４０４が５００～６５０円前後。　ＩＲＦ２２０４は６００～７００円前後。　ＩＲＦ３７０３は８００～１０００円前後。　ＩＲＦ２８０４は８００～８５０円前後。　ちなみに国産のFETの相場は１００～２００円前後です。　安価ですが安全を考えるとオススメは出来ません。　ＩＲ社製のＦＥＴは入手しにくく、　私が探した関西圏の電子パーツ屋さんでは在庫を見たことないです。　秋葉原の電子パーツ屋などから通販で購入可能です。　最近では稀にオークションなんかでも売ってます。
管理人が使ったことのあるＦＥＴ
ＩＲＦ１４０４	電圧定格：40Ｖ電流定格：162Ａ　ＯＮ抵抗値：0.004Ω
＜管理人コメント＞　２６００円～５０００円前後のガンショップのＦＥＴを買うなら、このＦＥＴで作った方が安くてはるかに高性能。　国産のＦＥＴと比べると段違いな性能の定番的なＦＥＴ。　銃がノーマルなら１石でも耐えれると思います。　ライトチューンならば１石よりは２石の使用がオススメ。　銃にもよるが１２Ｖでも問題なく動作するが、電圧降下時に発熱するので要注意！！　カスタムモーターと併用する場合はセッティングが難しい。　コストも安く、流通量も多いので手に入れやすい。安いと言っても国産の倍以上（＾ｏ＾；）　コスト：★★★★★ 　入手性：★★★★★ 　オススメ度：★★★☆☆
ＩＲＦ２２０４	電圧定格：40Ｖ電流定格：210Ａ　ＯＮ抵抗値：3.6ｍΩ
＜管理人コメント＞　1404より性能は良く3703より下に位置するＦＥＴ。コストも中間的な存在。　100円前後足せば上位機種が買えるので中途半端なＦＥＴ。　流通量が非常に少ない為、入手しにくい。　コスト：★★★★☆ 　入手性：★☆☆☆☆ 　オススメ度：★★★★☆
ＩＲＦ２８０４	電圧定格：40Ｖ電流定格：75Ａ　ＯＮ抵抗値：2.0ｍΩ
＜管理人コメント＞　自動車などのモーターコントロールを趣旨として開発されているだけあって高性能。　ＯＮ抵抗値が低く、3703より発熱しにくい素材。　特にセミ主体のセッティングに最適なＦＥＴ。　ノーマルモーターならフルオートでもほとんど発熱しない。　1404や2204よりは上位ですが3703より高性能かは私的には若干疑問がある。　（身近で2804の２石仕様で破損し3703の２石仕様なら壊れなかった実例があった為）　ソーラーカーなどの開発にも使われていることもあり、比較的入手しやすい。　性能に見合っているだけコストも高い。　2006/10/16追記　低電圧時の発熱が早く、１０Ｖ以下の場合ＯＦＦになるのが早い為、　バッテリー燃費が悪い(発射可能数が少ないことが判明。　ミニバッテリーやＡＫ、プロライトのように容量の少ないバッテリーには不向きな素材。　バッテリー残量に注意すれば破損しにくいが、１年間テストして破損事例が増えた為、オススメ度をダウン。　でも、国産よりはスペックは良い。　コスト：★★★☆☆ 　入手性：★★★★☆ 　オススメ度：★★☆☆☆
ＩＲＦ３７０３	電圧定格：30Ｖ電流定格：210Ａ　ＯＮ抵抗値：2.8ｍΩ
＜管理人コメント＞　一部ガンショップ系ＦＥＴ(6000円クラス）にも使用されている高性能な定番素材。　1404と比べると格段に性能が良く、上位機種に位置する。　ノーマル～ライトチューンの銃であれば１石でも駆動可。(勿論、銃自体のメンテナンスは必要！！）　非常に壊れにくいが電圧降下時にはもちろん発熱するので、過信していると熱暴走する。　入手性は時期によって異なるようです。一時期、品薄でしたが２００６年２月時点では入手可。　性能に見合っているだけコストも高い。　コスト：★☆☆☆☆ 　入手性：★★☆☆☆ 　オススメ度：★★★★★

Military secrets	非公開
＜管理人コメント＞　2006年から管理人が愛用しているＦＥＴ。　ＩＲＦ2804やＩＲＦ3703より高性能なＦＥＴ。　知人の銃において１２Ｖ秒間４２発の銃でも壊れなかった最強のＦＥＴ。　上記ＦＥＴよりもバッテリーの燃費も格段に良い。　多分、ガンショップが作るＦＥＴよりもスペックは高いはず・・・　自分自身で入手しにくくなると困るので型番は記載出来ません（ゴメンナサイ）（2006/05/16　追記）入手不可能になりました。(T_T)

	抵抗　　FET内部に溜まった電気を消化させてスイッチの　ON・OFFを確実にさせます。これにより発熱を抑える様にします。　ゲート～ SW間の信号腺内部にも配置し、　モーターからの逆電流対策で素子を守ります。　自分の用途に合わせて計算するのがＢＥＳＴです。　一般的なのはゲートとソース間３０ｋΩ、　ゲートからスイッチ間は１００Ωです。　どこの電子パーツ屋でも売ってます。１個１０円前後。
	動力用電線　　動力配線に使用する電線。　シリコン銀メッキ線(左）やテフロン銀メッキ(右）がオススメです。　（ちなみに画像の電線のスペックは同じですが、　テフロン線のほうが明らかに細いです。）　電動ガンにおいて配線は重要ですから、　耐久性や通電効率の良い物を選びましょう。　銅線ではなく最低でもメッキ線を使用すること。　レスポンスを左右する部品なので、　ここでコストはケチってはいけません（＾_＾；）　管理人はテフロン銀メッキ線を愛用。
	信号線　　スイッチに接続する為の電線。　酸化などのトラブルを避ける為、　勿論メッキタイプがオススメ。　信号を検知するだけなので細くても問題ない。　太いと銃によっては組みにくくなります。　管理人は耐熱タイプを使用してます。
	熱収縮チューブ　　電線や端子、抵抗を絶縁する為に使用します。　太いタイプはＦＥＴをパックするのに使用します。　管理人は電子パーツ屋にて購入しています。　電線に使用出来るサイズはホームセンターや　カーショップなどでも入手可能です。
	基盤　　１石であればなくても製作は可能です。　管理人は２～３石で製作する場合に使用しています。　強度の面を考えるとガラスエポキシがオススメ。　加工が面倒と思うのであれば、フェノールならカッターで　カット出来ます。　分厚いタイプを使用すると銃によっては入らない場合があります。
	コネクターとモーター端子　　取り付ける銃によっては必要ない場合もあります。　銃に合わせた物を用意しましょう。　コネクターはラジコン屋などで売ってます。　モーター端子はカーショップなどで売ってます。
