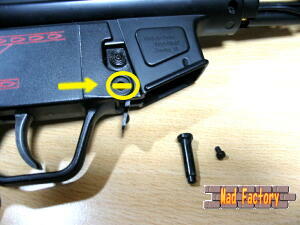

まず、フロントフォアグリップとリアプレート が外れている状態から説明します。 フレームの右サイドのマイナスネジを外し、 ピンを抜きます。 |
 |

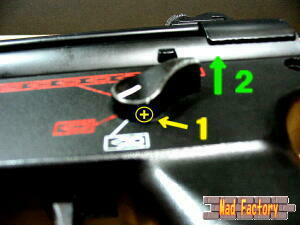

フレームの左サイドのセーフティの下部の +ネジを外し、セーフティレバーを抜きます。 |
 |

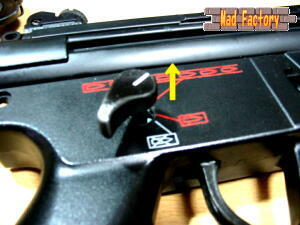

今度は反対のフレームの右サイドから セーフティレバーを抜きます。 |
 |

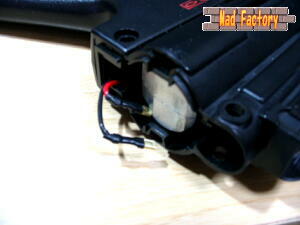

銃後部のプラスとマイナスのコードを 抜きます。 |
 |

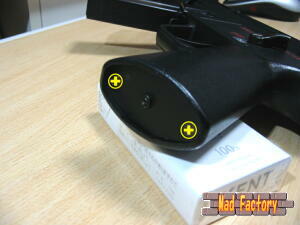

グリップ下部の＋ネジを２本抜きます。 ここで注意点は、 プレートはバネで押されてテンションが かかっている為、プレートを指で押さえながら ネジを緩めると良いです。 |
 |

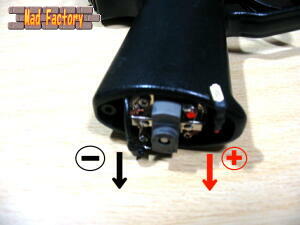

プレートを外すとモーターが見えます。 モーターのプラスとマイナスのコードを 抜きます。グリップのフロント側がプラス リア側がマイナスです。 組む際はこの通りに組まなければ、 コードの長さが合いません。 |
 |

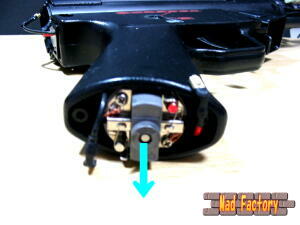

モーターを抜きます。 グリップ下方向へ抜くだけです。 |
 |
グリップ内部の＋ネジを２本とも外します。 長い目のプラスドライバーを使用すると 良いです。 |
 |

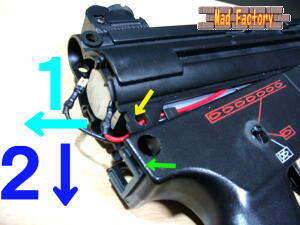

次にグリップを外します。 黄色の部分の爪が、 緑の部分にかかっているので、 １方向に少し動かしてから２方向へ 抜きます。 この際、グリップ内部のセーフティ用の 小さなパーツをなくさないように・・・ |
 |

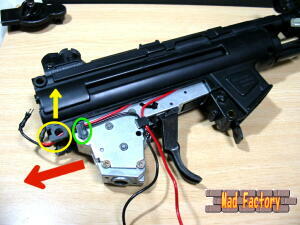

メカボックスをフレームから外します。 黄色の部分と緑の部分が干渉するので、 黄色の部分を少し持ち上げながら、 メカボックスを赤方向（後ろへ）スライド させて外します。 |
 |

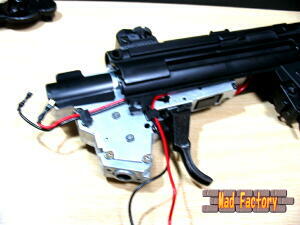

これでメカボックスの取り出しは完了です。 （黒いテープが貼ってますが、ノーマルは白い テープです。） |
